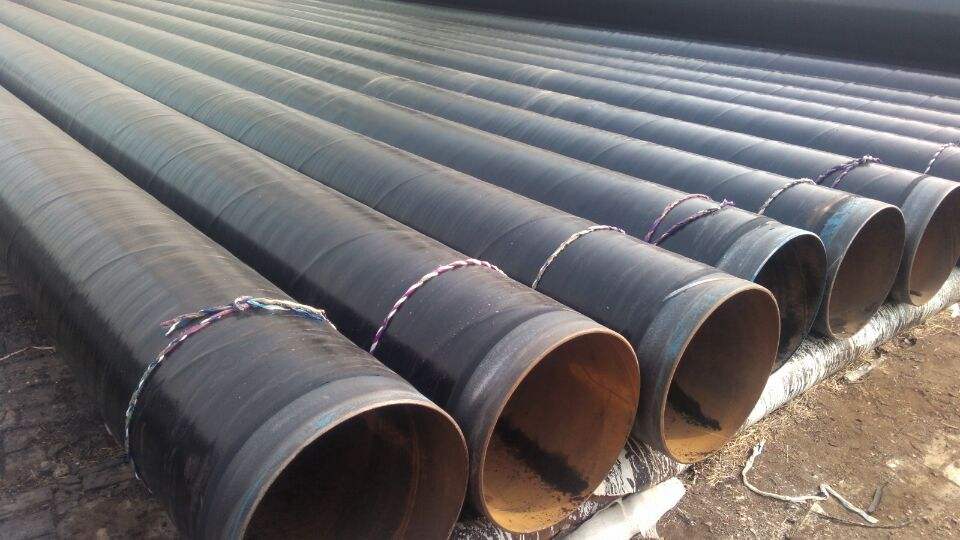

三層聚乙烯（3PE）防腐涂料具有良好的耐腐蝕性、水蒸氣滲透性和力學(xué)性能，在石油管道工業(yè)中得到了廣泛的應(yīng)用。鋼管端部的防腐層容易出現(xiàn)因腐蝕而翹曲的問題。

據(jù)分析，3PE防腐層鋼管在預(yù)留的聚乙烯層槽內(nèi)打磨時(shí)，管端焊縫余高不補(bǔ)或不平度不補(bǔ)，會造成焊縫聚乙烯部分底部環(huán)氧粉末磨損。在露天長時(shí)間堆放防腐管的情況下，首先腐蝕焊道表面金屬，導(dǎo)致3PE防腐層翹曲。

避免3PE防腐層邊緣的措施有：

1.在不影響管口焊接的前提下，適當(dāng)增加聚乙烯層端部環(huán)氧粉末的預(yù)留長度，防止因鋼管堆放時(shí)間長，導(dǎo)致管端金屬腐蝕而引起3PE防腐翹曲。

2.防腐管在露天長期存放時(shí)，應(yīng)在管端加蓋，防止雨水沖刷，造成管端嚴(yán)重腐蝕。

3.管道施工周期長時(shí)，可在管端裸露金屬上涂可焊防銹漆，防止防腐管道在儲存過程中因腐蝕而被腐蝕。

4.嚴(yán)格控制管端預(yù)留端焊縫高度打磨質(zhì)量。在焊縫處的聚乙烯槽外，環(huán)氧粉末保持在>20 mm的長度，以防止焊縫處的環(huán)氧粉末底部先被腐蝕，導(dǎo)致3PE防腐層翹曲。管端焊縫打磨應(yīng)注意：

1） 從焊縫打磨開始到聚乙烯倒角，應(yīng)有10-20 mm的聚乙烯平層，與管體焊縫高度相同，以保證管端聚乙烯溝槽擠壓粘接質(zhì)量。

2） 焊縫返修后的殘余高度應(yīng)盡可能接近管體，聚乙烯層倒角時(shí)不應(yīng)有明顯的殘余高度，防止環(huán)氧粉末一起打磨。

3） 焊縫未完成端部與修整點(diǎn)過渡處的倒角也應(yīng)與聚乙烯層的倒角相同（≤30°），使壓輥的壓力均勻地壓在聚乙烯層上。在頂部，防止聚乙烯層由于防腐層粘附在凹槽處而卷曲。

5.預(yù)留的環(huán)氧粉末涂料只能用于因腐蝕而延遲管道邊緣。國產(chǎn)管端聚乙烯溝槽加工采用鋼絲輪磨削，會損壞環(huán)氧粉末涂料。應(yīng)使用機(jī)加工的凹槽代替，并限制刀口的底層，以控制刀具的深度，避免損壞環(huán)氧粉末涂層。
